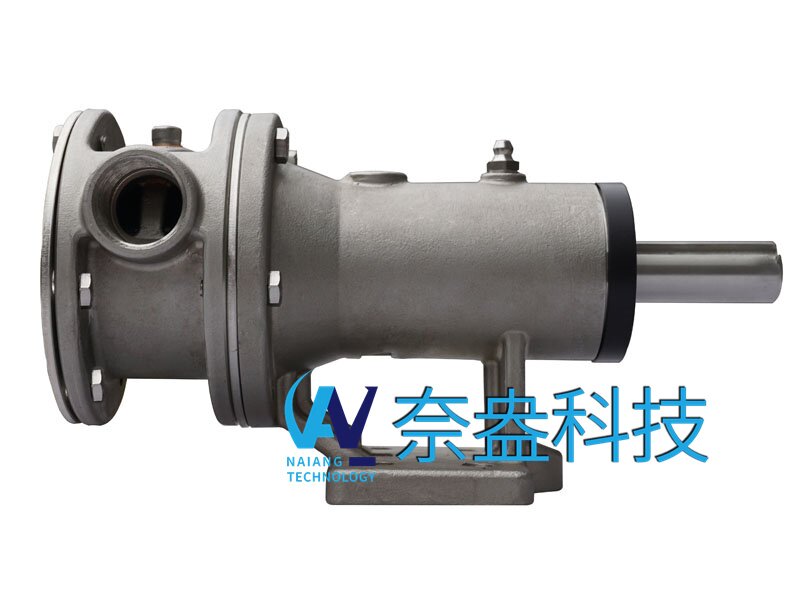

JA30560-3105橡膠葉輪自吸泵的曲線分析

橡膠葉輪自吸泵在管道上運行時各性能參數間的相互變化關系和相互制約關系：首先以該泵額頂轉速為前提。

橡膠葉輪自吸泵的性能曲線主要有三條

A、流量-揚程曲線

這是橡膠葉輪自吸泵的基本特性曲線。比速小于80的離心式泵有升有降的特性(中間凸起，兩面向下)，稱為駝峰性能曲線。離心式泵轉速為80~150，其性能曲線比較平坦。比轉數大于150的橡膠葉輪自吸泵具有陡降特性曲線。通常來說，當流量小時時，揚程越大，隨著流量的增大揚程會逐漸減小。

B、流量-功率曲線

軸向功率隨流量增大，當流量Q=0時，相應軸向功率不等于零，為一定值(大約正常運行的60%左右)。這種動力主要消耗機械損耗。這時泵內是滿水的，若長時間運轉，會導致泵內溫度不斷升高，泵殼、軸承將發熱，嚴重時可使泵體熱變形，在這個時候，我們叫沉悶頭，這時揚程是一個大的值，當出水閥逐漸開啟，流量將逐漸增大，軸力也慢慢增大。 C、流量-效率曲線

其曲線呈山頭狀，當流量為零時，效率也等于零，隨著流量增大，效率會逐漸增加，但增加到一定數值后，效率下降，效率有高值，在高效率點附近，效率比較高，這個區域稱為高效率區。
